薄板钣金应用机器人焊接的实践和技术探索

薄板钣金通常指厚度在0.5mm～3mm之间的金属板材，因其重量轻、成型性好、材料利用率高等特点，被广泛应用于汽车车身、医疗器械、电子机柜等产品的制造中。焊接作为薄板钣金连接的核心工艺，要求焊缝成形美观、强度达标，同时需严格控制焊接变形。

传统人工焊受操作人员技能水平、体力状态等因素影响，焊接质量稳定性差，且存在效率低、劳动强度大、作业环境恶劣等问题，已难以满足现代制造业的规模化生产需求。工业机器人焊接技术的应用，有效解决了人工焊接的痛点，实现了薄板钣金焊接的自动化生产。然而，薄板钣金焊接过程中易出现烧穿、未焊透、焊接变形等问题，对机器人焊接的工艺参数、路径规划、设备配置提出了更高要求。

本文基于多年薄板钣金机器人焊接的实践经验，系统梳理技术应用中的关键问题，总结优化策略，并对未来技术发展趋势进行探索，旨在为提升薄板钣金焊接质量与生产效率提供实践指导。

薄板钣金应用机器人焊接的技术难点

薄板钣金的物理特性和结构特点，使其在机器人焊接过程中面临诸多技术挑战，主要集中在焊接变形控制、焊缝成形质量、装配精度适配三个方面。

焊接变形控制难度大

薄板钣金厚度薄、刚性差，焊接过程中受高温热循环影响，极易产生变形。焊接变形不仅会导致工件尺寸超差、装配困难，还可能降低焊缝强度，影响产品使用寿命。常见的焊接变形形式包括角变形、波浪变形、收缩变形等，其中角变形和波浪变形在薄板焊接中最为突出（图1）。

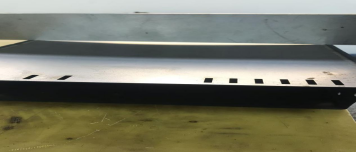

图1 波浪变形

机器人焊接虽然焊接速度稳定，但焊接热源集中，若工艺参数设置不合理或焊接路径规划不当，会加剧热输入不均，导致变形量增大。此外，薄板钣金在焊接前的下料、成型精度不足，也会在焊接过程中产生附加应力，进一步诱发变形。

焊缝成形质量不稳定

薄板钣金焊接对焊缝成形的要求极高，不仅需要保证焊缝的强度和密封性，还需确保焊缝表面光滑、无缺陷。但在实际焊接过程中，易出现烧穿（图2）、未焊透、气孔（图3）、夹渣等缺陷，影响焊缝成形质量。

烧穿是薄板焊接中最常见的缺陷之一，主要由于焊接电流过大、焊接速度过慢、热输入过高导致。未焊透则多因焊接电流过小、坡口间隙不足、焊枪角度不当造成，会直接降低焊缝的承载能力。此外，薄板焊接时保护气体流量控制不当、焊丝干伸长度不合适，也会产生气孔等缺陷，影响焊缝的外观和性能。

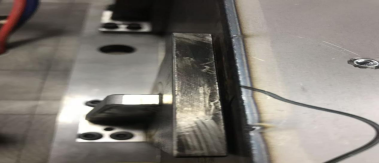

                图2 烧穿                                                              图3 气孔

对装配精度要求严苛

机器人焊接依赖预设的程序路径进行作业，对工件的装配精度要求远高于人工焊接。薄板钣金的刚性差，在装配过程中易出现定位偏差、间隙不均等问题，若间隙过大（图4），会导致焊缝填充量增加，加剧焊接变形；若间隙过小，则易出现未焊透缺陷。

同时，薄板钣金在运输、存放过程中易发生变形，进一步降低装配精度。若装配精度超出机器人焊接的适配范围，会导致焊枪与焊缝偏离，无法保证焊接质量，甚至可能造成设备故障。

图4 工件的装配间隙过大

薄板钣金应用机器人焊接的实践经验

针对薄板钣金机器人焊接的技术难点，结合实际生产案例，从设备选型与配置、工艺参数优化、焊接路径规划、质量控制四个方面，总结实践经验与优化策略。

合理选型与配置焊接设备

设备是保证薄板钣金机器人焊接质量的基础，需根据薄板材质、厚度、焊接要求等因素，合理选择机器人本体、焊接电源、焊枪、送丝机构等关键部件。

在机器人本体选择方面，应优先选用高精度、高灵活性的六轴机器人，其重复定位精度需控制在±0.05mm以内，确保能够精准跟踪焊缝轨迹。对于复杂曲面的薄板工件，可配备视觉识别系统，实现焊缝的自动定位与跟踪，提升焊接适应性。

焊接电源的选择需匹配薄板焊接的需求，优先选用逆变式脉冲MIG／MAG焊接电源。该类型电源具有响应速度快、电流调节精度高的特点，能够实现低飞溅、小热输入焊接，有效减少焊接变形和烧穿缺陷。例如，在厚度1mm的低碳钢薄板焊接中，采用脉冲MIG焊接电源，可将热输入控制在5kJ／cm以下，显著提升焊缝成形质量。

焊枪和送丝机构的配置也至关重要。应选用轻便型焊枪，减少机器人负载，提高运动灵活性；送丝机构需保证送丝稳定，避免出现焊丝卡滞、送丝不均匀等问题，建议采用推挽式送丝方式，适用于长距离送丝场景，确保焊接过程的连续性。

此外，还需合理配置工装夹具。薄板钣金工装夹具应具备定位精准、夹紧可靠、装卸方便的特点，同时需采用柔性化设计，适应多品种、小批量生产需求。夹具材料应选择导热性好的合金材料，减少焊接过程中工件的热变形；夹紧力需均匀适中，避免因夹紧力过大导致工件变形，或夹紧力不足导致焊接过程中工件移位。

优化焊接工艺参数

工艺参数是影响薄板钣金机器人焊接质量的核心因素，需根据工件材质、厚度、接头形式等，对焊接电流、电压、焊接速度、保护气体配比、焊丝干伸长度等参数进行精准优化。

焊接电流和电压是决定热输入的关键参数，需根据薄板厚度进行合理匹配。以厚度1.5mm的不锈钢薄板焊接为例，焊接电流宜控制在80～120A之间，焊接电压匹配18～22V，若电流过大易导致烧穿，电流过小则会出现未焊透。同时，采用脉冲焊接模式时，需合理设置脉冲频率和占空比，一般脉冲频率为50～150Hz，占空比控制在40%～60%，可有效细化晶粒，提升焊缝力学性能。

焊接速度应与电流、电压相匹配，通常控制在5～15mm／s。焊接速度过快，易导致焊缝成形不良、未焊透；速度过慢，则会增加热输入，加剧焊接变形。在实际生产中，可通过试焊调整，确保焊缝宽度均匀、余高适中。

保护气体的选择与配比需根据焊接材质确定。对于低碳钢薄板，采用CO₂和Ar的混合气体，配比为20%CO₂＋80%Ar，可有效减少飞溅，改善焊缝外观；对于不锈钢薄板，建议采用纯Ar或Ar与He的混合气体，其中纯Ar保护下的焊缝成形美观，适用于对外观要求较高的场景。保护气体流量一般控制在15～25L／min，流量过大易产生紊流，卷入空气导致气孔；流量过小则保护效果不足，同样会影响焊缝质量。

焊丝干伸长度也需严格控制，一般为焊丝直径的10～15倍。以直径1.2mm的焊丝为例，干伸长度宜控制在12～18mm，过长会导致电弧不稳定，易产生飞溅和气孔；过短则会影响保护效果，还可能导致焊枪喷嘴过热损坏。

科学规划焊接路径

合理的焊接路径规划能够有效减少热输入集中，降低焊接变形，提升焊接效率。在薄板钣金机器人焊接路径规划中，需遵循“对称焊接、分散焊接、逐层焊接”的原则。

对于对称结构的薄板工件，应采用对称焊接路径，使焊接热量均匀分布，避免单侧热输入过大导致变形。例如，在矩形薄板框架焊接中，采用对角交替焊接的方式，可有效抵消焊接应力，减少框架的收缩变形。

对于复杂结构的工件，应将焊缝分散分布，避免多个焊缝集中在同一区域。同时，合理安排焊接顺序，先焊接短焊缝，再焊接长焊缝；先焊接刚性较大的部位，再焊接刚性较小的部位，以控制焊接变形的累积。

在多层多道焊接中，需采用逐层焊接的路径，每层焊缝的焊接方向应相反，通过反向焊接产生的应力抵消前一层的焊接变形。此外，还可采用分段退焊法，将长焊缝分成若干短段，从焊缝两端向中间焊接，有效减少收缩变形。

借助机器人离线编程技术，可实现焊接路径的精准规划与仿真优化。通过三维建模构建工件模型，在虚拟环境中规划焊接路径，模拟焊接过程，提前发现路径中的干涉问题，并优化焊接顺序和参数，不仅能够提高编程效率，还能减少现场试焊次数，降低生产成本。

强化焊接质量控制

建立完善的质量控制体系，是保证薄板钣金机器人焊接质量稳定性的关键。质量控制应贯穿焊接前、焊接中、焊接后整个流程。

焊接前，需对工件和焊丝进行严格检查。工件表面应无油污、铁锈、氧化皮等杂质，可采用打磨、酸洗等方式进行清理，避免焊接过程中产生气孔；焊丝需符合质量标准，表面无锈蚀、油污，使用前应进行烘干处理（针对易吸潮的焊丝）。同时，需检查工装夹具的定位精度和夹紧状态，确保工件装配符合要求。

焊接过程中，应实时监控焊接参数和焊接状态。通过焊接电源的数字化控制系统，实时采集电流、电压、焊接速度等参数，确保参数稳定在预设范围内；配备视觉监控系统，实时观察焊缝成形情况，及时发现烧穿、未焊透等缺陷，并通过调整参数或路径进行纠正。此外，还需定期检查焊枪喷嘴、导电嘴等易损部件，及时更换磨损部件，保证焊接过程的稳定性。

焊接后，需对焊缝进行全面检测。外观检测是基础，通过肉眼或放大镜观察焊缝表面，检查是否存在气孔、夹渣、烧穿、未焊透等缺陷，确保焊缝表面光滑、余高符合要求；无损检测可采用超声波检测、X光检测等方式，检查焊缝内部质量，确保焊缝无内部缺陷；力学性能检测需对焊缝试样进行拉伸、弯曲、冲击等试验，验证焊缝强度是否满足设计要求。同时，需测量工件的变形量，若变形超差，应及时采取矫正措施，如机械矫正、火焰矫正等。

薄板钣金应用机器人焊接的技术探索

随着智能制造技术的发展，薄板钣金机器人焊接正朝着智能化、柔性化、绿色化方向迈进，以下从智能感知、柔性焊接、绿色焊接三个方面，探索未来技术发展趋势。

智能感知与自适应焊接技术

智能感知技术是实现薄板钣金机器人焊接智能化的核心，通过融合视觉、听觉、触觉等多源传感信息，实现焊接过程的实时感知与自适应调整。

视觉传感技术的应用日益成熟，基于机器视觉的焊缝跟踪系统能够精准识别焊缝位置，即使工件存在装配偏差或变形，也能实时调整焊接路径，保证焊枪与焊缝的精准对齐。未来，3D视觉技术将得到广泛应用，通过三维扫描获取工件的立体信息，实现复杂焊缝的精准定位和多姿态焊接，进一步提升焊接适应性。

听觉传感技术可通过采集焊接过程中的电弧声音，分析声音信号的特征参数，判断焊接状态是否正常。当出现烧穿、未焊透等缺陷时，电弧声音会发生明显变化，系统可根据声音信号的变化，自动调整焊接参数，实现缺陷的实时预警与控制。

触觉传感技术通过在焊枪或夹具上安装触觉传感器，感知焊接过程中的压力、温度等信息，实现焊接力的精准控制。在薄板搭接焊接中，通过触觉传感控制焊接压力，可有效减少焊接变形，提升焊缝连接强度。

融合多源传感信息的自适应焊接系统，能够实现焊接过程的闭环控制，根据工件状态和焊接环境的变化，自动调整焊接参数、路径和姿态，显著提升焊接质量的稳定性和生产效率。

柔性化焊接生产线

面对市场多品种、小批量的生产需求，柔性化焊接生产线成为薄板钣金焊接的重要发展方向。柔性化生产线通过模块化设计、智能调度和快速换型技术，实现不同规格、不同类型薄板工件的高效焊接。

模块化设计是柔性化生产线的基础，将焊接机器人、工装夹具、输送设备等按功能划分为不同模块，根据生产需求进行组合配置。例如，通过更换不同的工装夹具，实现多种工件的焊接，减少设备投资和占地面积。

智能调度系统基于物联网和大数据技术，实现生产过程的实时监控和智能调度。通过采集生产线的生产数据、设备状态数据、质量检测数据，优化生产计划，合理分配生产资源，提高生产线的运行效率。同时，系统可实现设备的预测性维护，根据设备运行状态提前预警故障，减少停机时间。

快速换型技术能够实现工件的快速切换，通过采用柔性工装夹具和机器人离线编程技术，可将换型时间缩短至几分钟内。例如，在汽车零部件生产中，通过快速更换工装夹具和调用预设的焊接程序，实现不同车型零部件的快速切换生产，满足个性化制造需求。

绿色焊接技术

在环保要求日益严格的背景下，绿色焊接技术成为薄板钣金机器人焊接的发展趋势，主要体现在节能、减排、降耗三个方面。

节能技术方面，新型焊接电源的应用有效降低了能耗。逆变式焊接电源的效率可达90%以上，相比传统工频电源节能30%以上；同时，通过优化焊接参数，减少热输入，可进一步降低能源消耗。此外，机器人的节能控制技术也在不断发展，通过优化运动轨迹和运动速度，减少机器人的能耗。

减排技术方面，主要通过优化保护气体和减少焊接废弃物实现。采用低飞溅焊接工艺，减少焊接过程中的飞溅物产生，降低废弃物处理成本；使用环保型保护气体，如采用Ar／CO₂混合气体替代纯CO₂气体，可减少焊接过程中CO₂的排放量。同时，加强焊接烟尘的收集与处理，采用高效烟尘净化设备，确保焊接作业环境符合环保标准。

降耗技术方面，通过提高焊接质量和材料利用率，减少材料浪费。采用精准的焊接参数和路径规划，减少焊缝的返修率，降低焊丝、焊剂等耗材的消耗；优化工件设计和排版，提高板材的利用率，减少废料产生。此外，通过设备的预测性维护，延长设备使用寿命，降低设备维护成本。

结束语

机器人技术在薄板钣金焊接中的应用，有效解决了传统人工焊接质量不稳定、效率低的问题，成为现代制造业实现自动化生产的关键技术。本文通过分析薄板钣金机器人焊接的技术难点，总结了设备选型、工艺优化、路径规划、质量控制等方面的实践经验，得出以下结论：合理的设备配置是基础，精准的工艺参数是核心，科学的路径规划是关键，完善的质量控制是保障。

随着智能制造技术的不断进步，薄板钣金机器人焊接将朝着更加智能化、柔性化、绿色化的方向发展。未来，智能感知与自适应焊接技术将进一步提升焊接过程的自主性和稳定性；柔性化焊接生产线将更好地适应多品种、小批量的生产需求；绿色焊接技术将实现节能、减排、降耗的目标，推动制造业的可持续发展。

在实际应用中，企业应结合自身生产需求，积极引入先进技术和设备，不断优化焊接工艺，加强人才培养，提升薄板钣金机器人焊接的技术水平，以适应制造业转型升级的发展趋势，提升产品竞争力。
